Тройник с фланцем ПЭ100 SDR11 Plasson
Закладывая трубопровод глубоко под землей, хочется быть уверенным в его длительной эксплуатации и отсутствии необходимости технического обслуживания. Израильский производитель Plasson – выбор профессионалов по всему миру. Каждое изделие отличается образцовым качеством, сроком службы более 50 лет.
Тройник с фланцем Plasson применяется в тех случаях, когда необходимо перейти с пэ труб на металлические трубы или арматуру. Стыковка труб происходит с помощью фланца. Чаще всего изделие применяется для присоединения гидрантов.
Деталь изготовлена из ПЭ100 способом литья, имеет гладкую форму, без сварочных швов, что обеспечивает высокую прочность конструкции, способность выдерживать давление 10 бар для газа и 16 бар для воды.
Изделие вваривается в магистраль, находящуюся не под давлением. Установка осуществляется методом электродиффузионной сварки. Тройник в нижней части имеет нагревательный элемент, благодаря которому сварочное оборудование приваривает его к трубе. Монтаж прост, исключает ошибки при выборе параметров сварки, поскольку модель имеет штрих код, в котором указаны индивидуальные температура нагревания, время остывания и т.д.
Купить тройник с фланцем Plasson по доступной цене можно через форму заказов, или позвонив нам по телефонам, указанным вверху страницы.

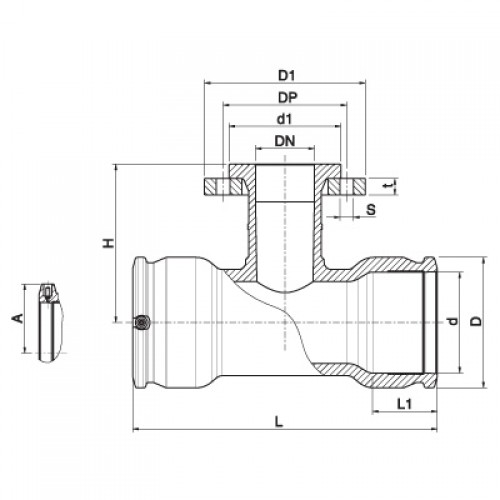

| Артикул | d (mm) | D (mm) | d1 (mm) | D1 (mm) | A (mm) | DN (mm) | Dp (mm) | H (mm) | L (mm) | L1 (mm) | S (mm) | T (mm) | В упаковке (шт.) | Вес (g) |
| 499404090080 | 90 | 113 | 138 | 200 | 71 | 80 | 160 | 165 | 294 | 71 | 8х18 | 20 | 8 | 2835 |
| 499404110080 | 110 | 143 | 138 | 200 | 81 | 80 | 160 | 181 | 326 | 71 | 8х18 | 20 | 6 | 3560 |
| 499404110100 | 110 | 143 | 158 | 220 | 81 | 100 | 180 | 181 | 326 | 71 | 8х18 | 22 | 6 | 4240 |
| 499404125080 | 125 | 165 | 138 | 200 | 88 | 80 | 160 | 190 | 382 | 86 | 8х18 | 20 | 4 | 4550 |
| 499404125100 | 125 | 165 | 158 | 220 | 88 | 100 | 180 | 190 | 382 | 86 | 8х18 | 22 | 3 | 5180 |
| 499404160080 | 160 | 208 | 138 | 200 | 106 | 80 | 160 | 210 | 440 | 86 | 8х18 | 20 | 3 | 6245 |
| 499404160100 | 160 | 208 | 158 | 220 | 106 | 100 | 180 | 210 | 440 | 86 | 8х18 | 22 | 3 | 6785 |
| 499404180100 | 180 | 245 | 158 | 220 | 116 | 100 | 180 | 225 | 422 | 106 | 8х18 | 22 | 1 | 8550 |
| 499404180080 | 180 | 245 | 138 | 200 | 116 | 80 | 160 | 225 | 422 | 106 | 8х18 | 20 | 2 | 7745 |
| 499404200100 | 200 | 261 | 158 | 220 | 125 | 100 | 180 | 245 | 451 | 114 | 8х18 | 22 | 1 | 9230 |
| 499404200080 | 200 | 261 | 138 | 200 | 125 | 80 | 160 | 240 | 451 | 114 | 8х18 | 20 | 1 | 8510 |
| 499404225100 | 225 | 293 | 158 | 220 | 140 | 100 | 180 | 260 | 494 | 122 | 8х18 | 22 | 1 | 11900 |
| 499404225080 | 225 | 293 | 138 | 200 | 140 | 80 | 160 | 255 | 494 | 122 | 8х18 | 20 | 1 | 11240 |
| 499404250100 | 250 | 326 | 158 | 220 | 152 | 100 | 180 | 275 | 538 | 129 | 8х18 | 22 | 1 | 15400 |
| 499404250080 | 250 | 326 | 138 | 200 | 152 | 80 | 160 | 270 | 538 | 129 | 8х18 | 20 | 1 | 14750 |
| Техническая инфомация | |
| Производитель | Plasson |
| Фитинг | Электросварной |
| Тип | Тройник |
| Особености | С фланцем |
| Материал | ПЭ 100 |
| Соответствующие трубы | SDR 7 до SDR 17 |
| Рабочее давление воды | PN16 |
| Рабочее давление газа | ПЭ100 SDR11 |
| d [mm] | 90; 110; 125; 160; 180; 200; 225; 250 |
| d1 [mm] | 138; 158 |
| D [mm] | 113; 143; 165; 208; 245; 261; 293; 326 |
| D1 [mm] | 200; 220 |
| A [mm] | 71; 81; 88; 106; 116; 125; 140; 152 |
| H [mm] | 165; 181; 190; 210; 225; 245; 240; 260; 255; 275; 270 |
| L [mm] | 294; 326; 382; 440; 422; 451; 494; 538 |
| L1 [mm] | 71; 86; 106; 114; 122; 129 |
| DN [mm] | 80; 100 |
| Dp [mm] | 160; 180 |
| t [mm] | 20; 22 |
| S [mm] | 8х18 |
